lab 1-06 | Esercitazioni 1,2 e 3: Esempi

August 10th, 2006

Ad integrazione di quanto già precedentemente pubblicato, sono ora disponibili anche i materiali delle diverse esercitazioni svolte da Stefania Florio durante il Laboratorio e presentate all’esame del 25 luglio scorso.

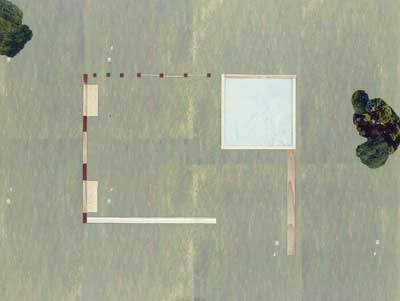

florio-es

Stato di fatto

florio-sdf-pic

Commenti:

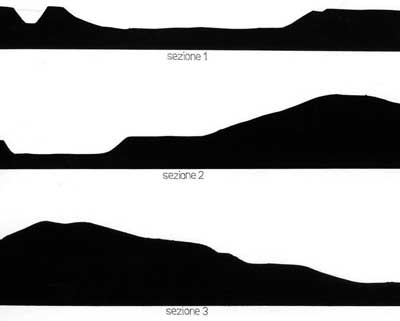

1: profili collage | buono, anche se manca la vegetazione alta

2: profili B/N | buono

3-5: vedute-fotomontaggio | buone e utile l’inquadramento

Cosa manca:

una planimetria di introduzione e, magari anche qualche mappa “personalizzata” (bisognava lavorare sulla foto zenitale e sull’aereofotogrammetrico)

Note:

peccato che il luogo sia sempre lo stesso cambiando radicalmente le strutture che bisogna progettare: il programma funzionale è così significativamente diverso nei tre esercizi che è impossibile immaginare la stessa collocazione per tutti

per questo motivo non abbiamo ripetuto tre volte le stesse immagini, ma abbiamo considerato queste informazioni come un antefatto al progetto (anzi ai progetti), uguali per tutti e quindi considerabili anche in maniera autonoma

chi invece, correttamente, ha trovato collocazioni diverse ai tre temi, potrà inserire queste informazioni nelle sezioni di seguito riportate

Scarica il file pdf [736 KB]

060811-florio-sdf.pdf

Esercitazione 1 – il recinto

florio-es1-pic

Commenti:

1: pagina di apertura | buona

2: pianta 100/ambientata | buona… manca però l’orientamento e sarebbe stato utile segnare l’ombra (avrebbe aiutato a capire le altezze); interessante il lavoro su layer diversi

3: pianta e prospetti 100 | buoni, anche si comprende che non sia la giusta scala di rappresentazione per questo manufatto: meglio sarebbe stato 1/50; il 100 va bene per i disegni “ambientati”

4: prospetto 100/ambientato | buono.. manca un pò di profondità al disegno

5: pianta 50/ambientata | buona… manca però l’orientamento e sarebbe stato utile segnare l’ombra (avrebbe aiutato a capire le altezze); interessante il lavoro su layer diversi

6-7: prospetti 50/ambientati | buoni.. manca un pò di profondità al disegno

8: ambientazione 1 | buono

9: ambientazione 2 | la foto del modello è troppo piccola: il fotomontaggio va ricalibrato

Cosa manca:

i profili con inserito dentro il progetto: 1/500 (o anche 1/200)

bastava prendere frammenti di quelli elaborati per descrivere il conteso e inserirvi dentro i disegni di progetto elaborati (adeguatamente ridotti)

una planimetria intermedia tra quella di inquadramento e quella della pianta della costruzione (forse 1/200)

Scarica il file pdf [680 KB]

060811-florio-es-1.pdf

Esercitazione 2 – il tetto

florio-section

Commenti:

1: pagina di apertura | buona

2: pianta 100/ambientata | buona… manca però l’orientamento e sarebbe stato utile segnare l’ombra; interessante il lavoro su layer diversi (visto che questo era lo scopo del tetto)

3: prospetto 100/ambientato | buono

4: prospetto 100/ambientato | buono.. manca un pò di profondità al disegno

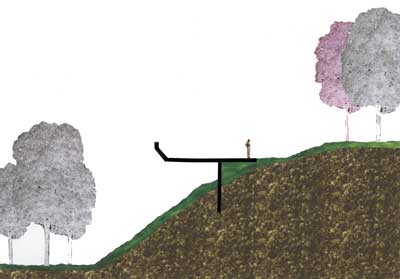

5: sezione 50/ambientata | buona e interessante il lavoro su layer diversi

6: sezione 50/astratta | suggestiva… chissà se volutamente non incollata

7: ambientazione 1 | buona, molto suggestiva

8: ambientazione 2 | buona, anche per il colore “grigio” cemento

Cosa manca:

i profili con inserito dentro il progetto: 1/500 (o anche 1/200)

bastava prendere frammenti di quelli elaborati per descrivere il conteso e inserirvi dentro i disegni di progetto elaborati (adeguatamente ridotti)

una planimetria intermedia tra quella di inquadramento e quella della pianta della costruzione (forse 1/200)

Scarica il file pdf [1,21 MB]

060811-florio-es-2.pdf

Esercitazione 2 – il chiosco

florio-es3-pic

Commenti:

1: pagina di apertura | buona

2: pianta 100/ambientata | buona… manca però l’orientamento e sarebbe stato utile segnare l’ombra (avrebbe aiutato a capire le altezze); interessante il lavoro su layer diversi

3: pianta e prospetti 100 | buoni, manca un pò di profondità al disegno

4: sezione 100/ambientata | buona, anche se forse 1/200 sarebbe stato più significativo per capire le relazioni con il contesto

5: pianta e prospetti 50 | buona la suggestione dei materiali… anche qui le ombre avrebbero aiutato

6: prospetto 50/ambientato | buono… interessante il lavoro su layer diversi

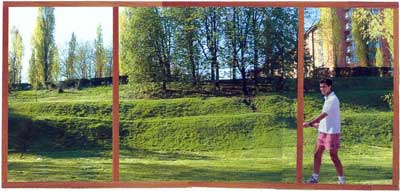

7: ambientazione 1 | buona, anche se un accenno allo spazio interno poteva aiutare

Cosa manca:

i profili con inserito dentro il progetto: 1/500 (o anche 1/200)

bastava prendere frammenti di quelli elaborati per descrivere il conteso e inserirvi dentro i disegni di progetto elaborati (adeguatamente ridotti)

una planimetria intermedia tra quella di inquadramento e quella della pianta della costruzione (forse 1/200)

Scarica il file pdf [660 KB]

060811-florio-es-3.pdf
